회로이론은 모든 회로의
문법이다

10년차 설계자도 매일 여기로 돌아옵니다 — 법칙 넷과 등가 하나면 어떤 회로도 읽힙니다.

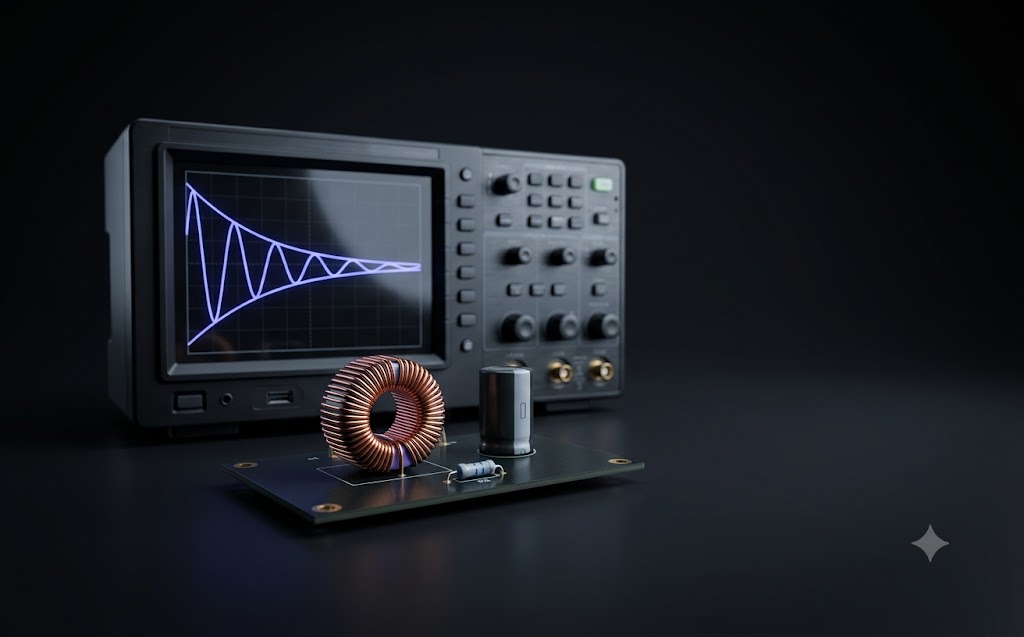

회로의 헌법 —
KVL · KCL

노드로 들어온 것의 합도 0, 루프를 돈 것의 합도 0 — 모든 해석은 이 두 줄에서 시작합니다.

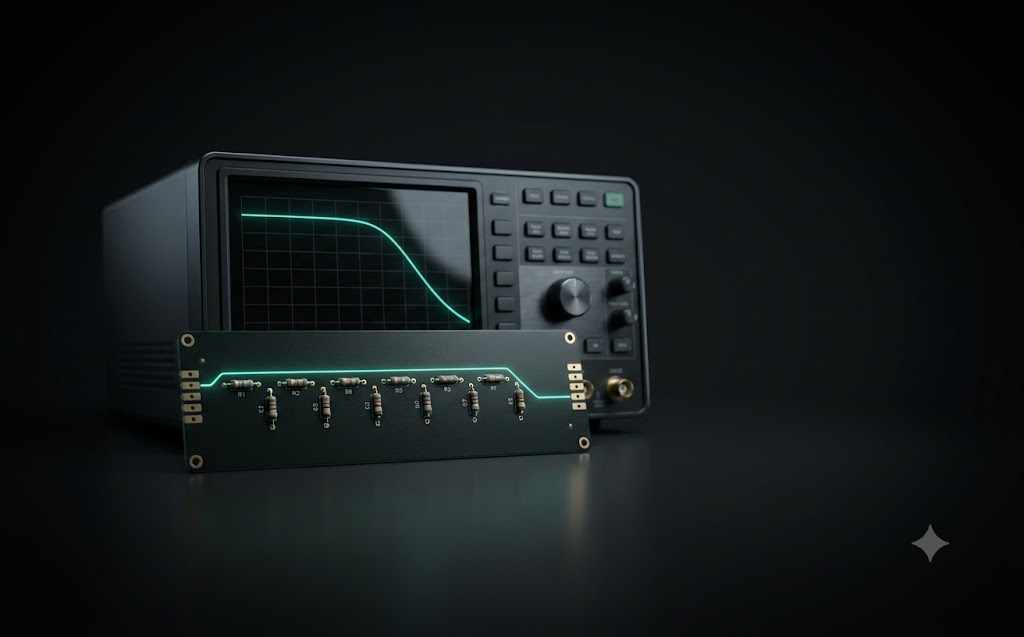

아무리 복잡해도
전원 하나 + 저항 하나

포트에서 본 회로는 V_TH와 R_TH로 요약됩니다 — 블록 인터페이스의 공용어.

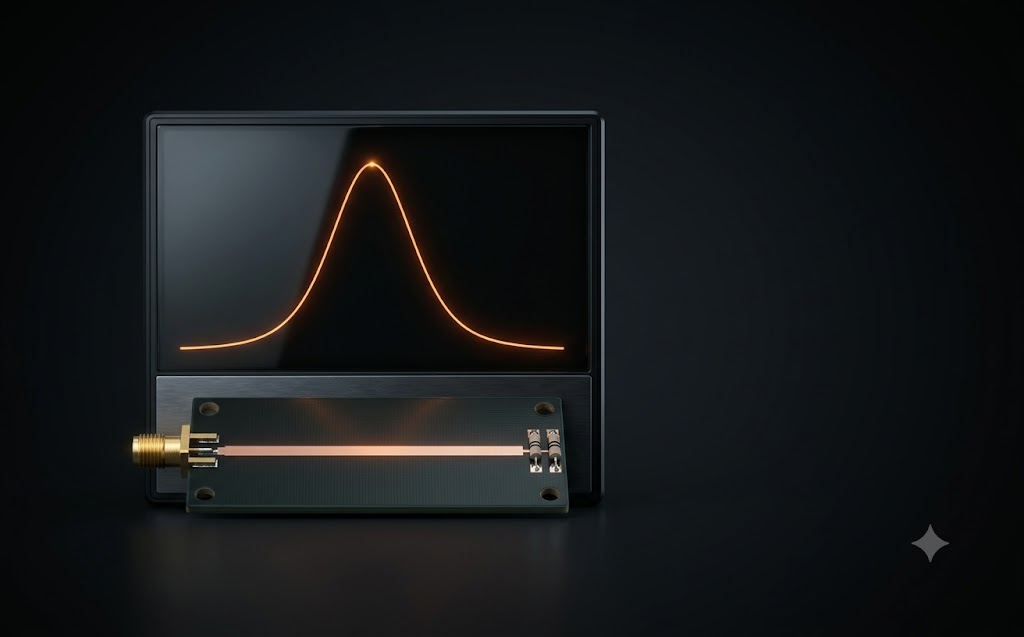

전원을 바꿔 끼우며
회로를 녹인다

V↔I 변환을 반복하면 복잡한 망이 사다리처럼 접힙니다 — 손계산의 최강 무기.

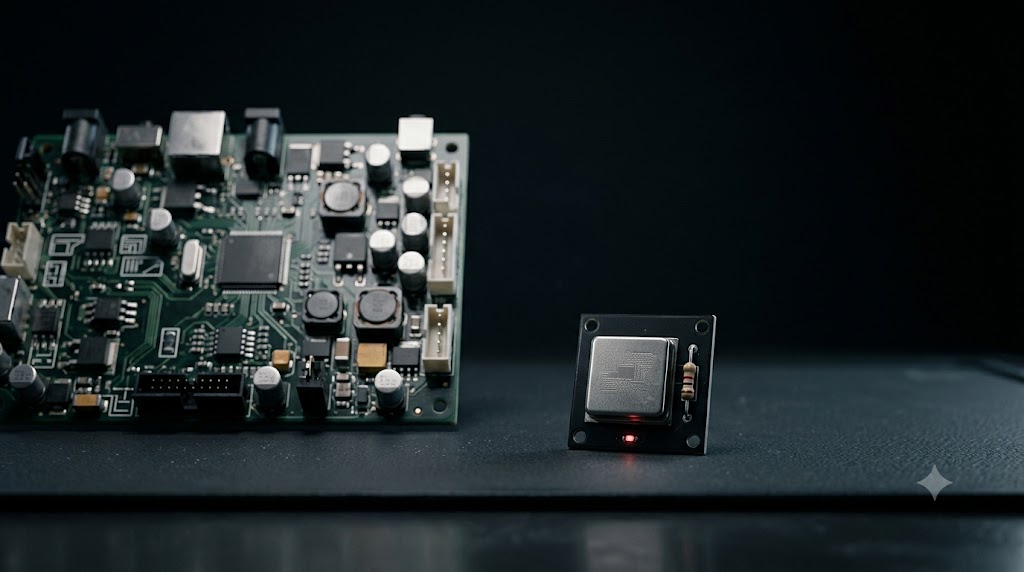

Z_L = Z_S* 일 때
전력은 최대가 된다

공액 정합 — 50Ω 세계, RF와 고속 IO 전부가 이 한 줄에서 출발합니다. 효율은 그때 50%.

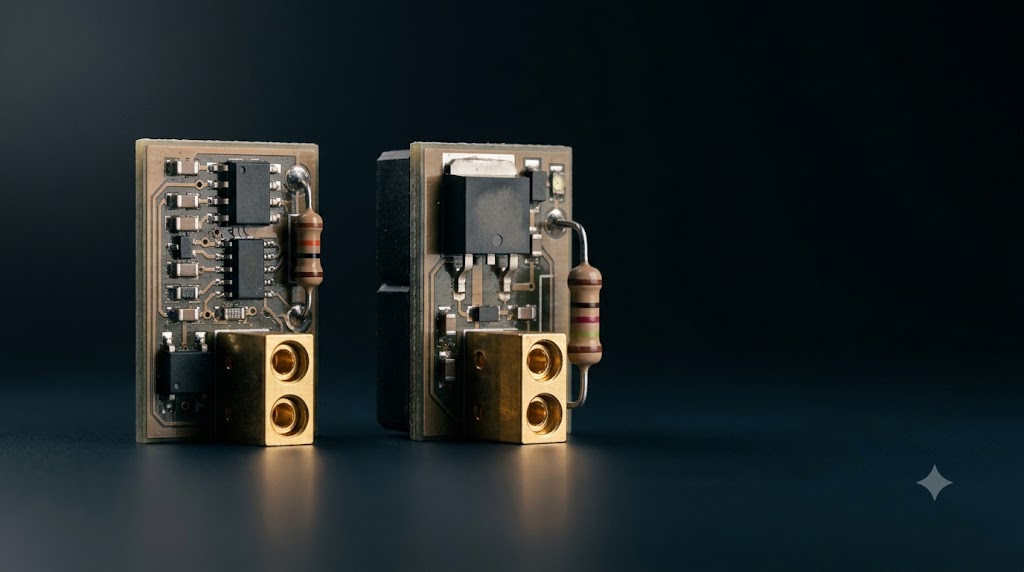

모든 속도는
τ = RC로 끝난다

63%까지 1τ, 95%까지 3τ — 칩 위 '배선이 길다'는 말은 이 곱이 크다는 뜻입니다.

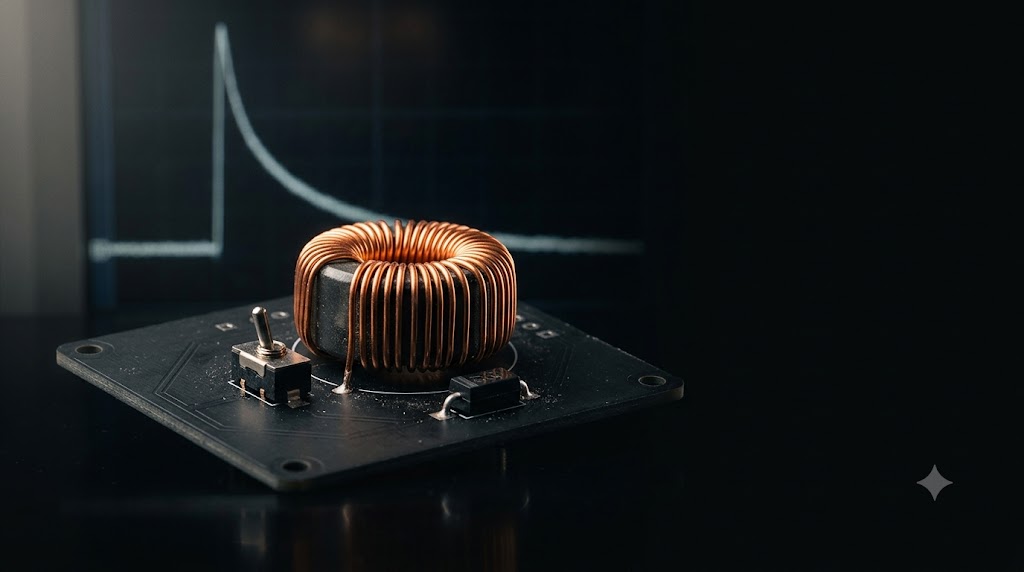

전류에는
관성이 있다

인덕터는 전류가 끊기는 걸 허락하지 않습니다 — τ = L/R, 그리고 킥백 전압.

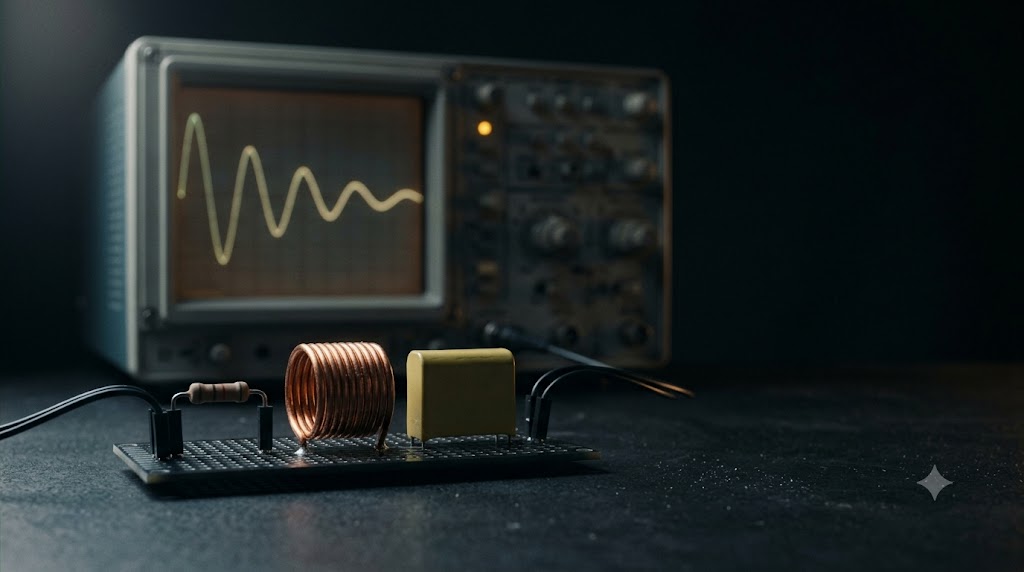

고급 해석의 중추 —
RLC

ζ · f₀ · Q 세 숫자가 모든 2차 시스템을 말합니다. 링잉을 읽는 자가 루프를 설계합니다.

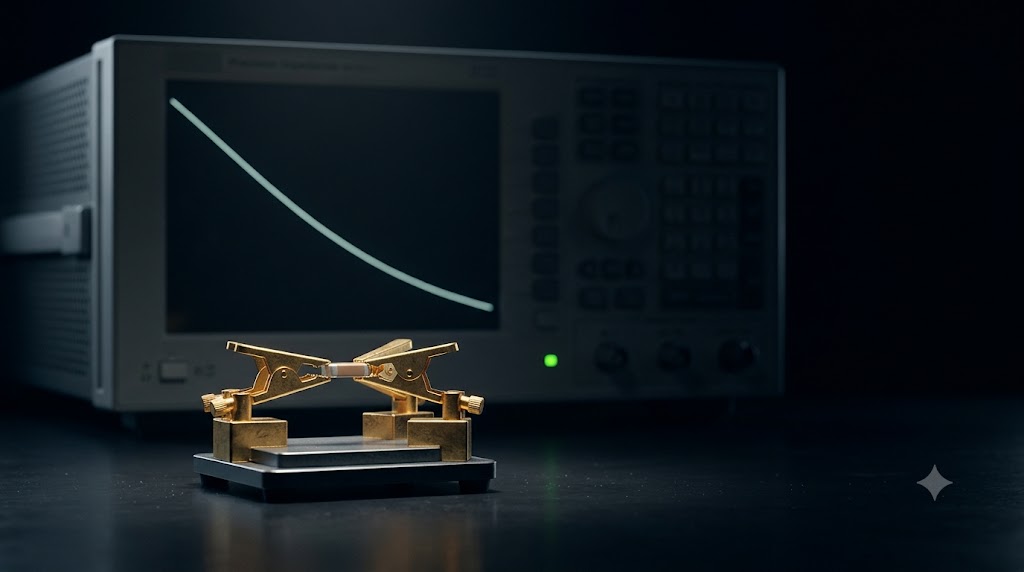

미분방정식이
나눗셈이 된다

Z_L=jωL, Z_C=1/jωC — 회로가 임피던스 분압이 되고, 극점 하나는 −20 dB/dec.

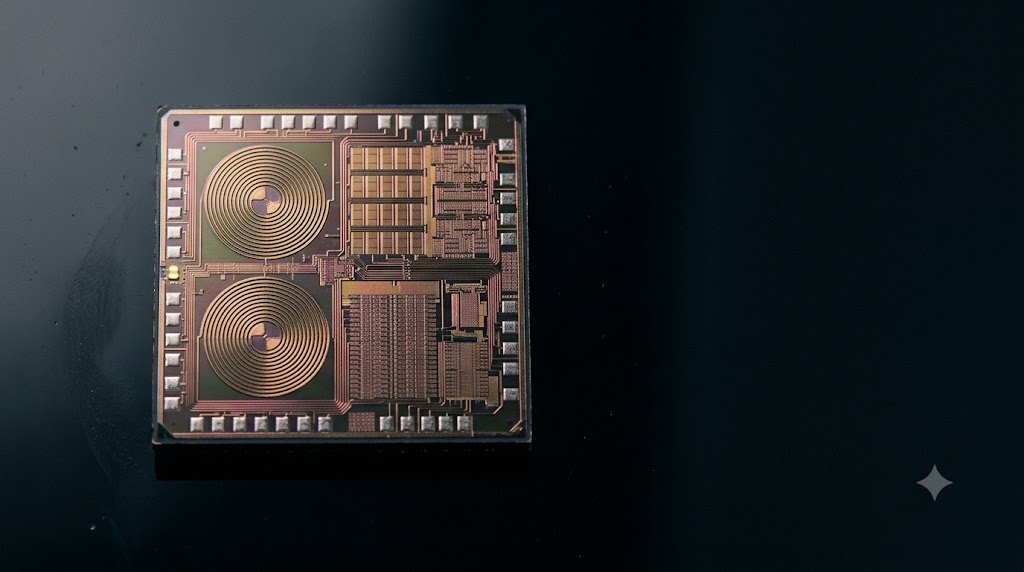

이 문법이 PLL · SerDes · RF가 된다

극점 배치는 루프필터, Q는 위상잡음, 정합은 아이 다이어그램 — 회로이론은 끝나지 않습니다, 응용될 뿐.
